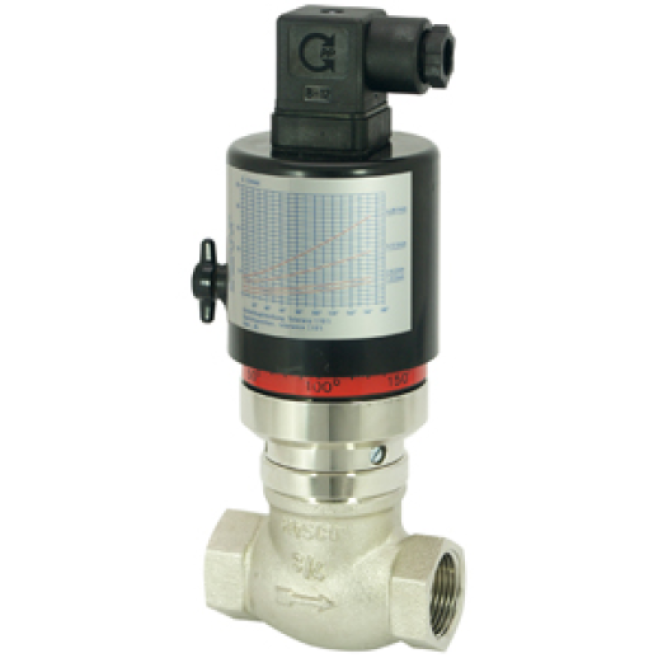

Chave de Fluxo por Pistão em Latão Senseca Honsberg Série VM-GR - INSTRUFIBER

Chave de Fluxo por Pistão em Latão Senseca Honsberg Série VM-GR - INSTRUFIBER

DESCRIÇÃO

A linha de automação de fluidos da Senseca Industry projeta as soluções mais resilientes do mercado global para o intertravamento elétrico e a proteção de redes hidráulicas e circuitos de resfriamento. Desenvolvido sob a tradicional divisão de engenharia mecânica da alemã Honsberg, a Chave e Interruptor de Fluxo por Pistão em Latão Senseca Honsberg Série VM-GR é o instrumento de segurança definitivo para a automação de utilidades, unindo em um único bloco metálico robusto um contato elétrico automático de alarme e excelente relação custo-benefício para proteção de ativos industriais.

Chave de Fluxo Honsberg Série VM-GR: Proteção Hidráulica em Latão Niquelado

Projetada especificamente para engenheiros de utilidades, gerentes de manutenção mecânica, projetistas de centrais hidráulicas e fabricantes de skids de compressores ou chillers, a Série VM-GR eleva a confiabilidade do monitoramento automático de campo. O grande diferencial desta série é a sua construção em latão niquelado de alta densidade, que oferece excelente resistência mecânica contra fadiga por pressão e proteção superficial contra oxidação. O instrumento opera por meio de um pistão cilíndrico interno que se desloca linearmente, impulsionado pela força dinâmica do fluxo de líquidos contra a resistência de uma mola de reposição calibrada em aço inox. À medida que o fluido atinge a vazão configurada, o pistão se move e, através de um forte ímã permanente embutido em seu corpo, aciona por indução magnética indireta o cabeçote elétrico Reed Switch localizado do lado externo do sensor. Esse princípio elimina totalmente o uso de eixos passantes ou gaxetas dinâmicas, garantindo uma operação 100% livre de vazamentos.

Corpo Blindado sem Janelas e Ajuste de Alarme Externo por Trilho

Diferente de chaves de fluxo comuns que utilizam palhetas flexíveis (sujeitas a quebras por fadiga mecânica ou travamentos por turbulência) ou visores transparentes de vidro (frágeis a pressões elevadas), a engenharia da Honsberg projetou a Série VM-GR sob um conceito monobloco cego e blindado:

• Resistência Elevada a Pressões Estáticas: Como o fluido circula exclusivamente dentro de uma câmara metálica maciça de latão e perfeitamente selada, o sensor não possui pontos de fragilidade estrutural, permitindo suportar pressões contínuas severas de até 200 bar e picos de temperatura de até +120°C.
• Ajuste de Alarme Deslizante Exterior: O bloco plástico que acondiciona o contato elétrico Reed Switch é montado pelo lado de fora do corpo metálico sobre trilhos ou guias. Para alterar o ponto exato de vazão em que o alarme de segurança deve disparar, o técnico precisa apenas afrouxar um parafuso de travamento e deslizar o bloco elétrico ao longo do corpo, permitindo uma calibração exata sem a necessidade de interromper o fluxo ou abrir a tubulação.
• Instalação Espacial Universal: Devido à ação ativa da mola interna de restauração de alta resiliência (aço inox 1.4310), o instrumento opera de forma totalmente independente da força da gravidade. Ele pode ser rosqueado diretamente em linha com a tubulação em qualquer orientação espacial: horizontal, inclinada ou vertical (com fluxo ascendente ou descendente).

Aplicações em sistemas hidráulicos, chillers e utilidades de fábrica

• Intertravamento elétrico de segurança e proteção contra falta de fluxo de óleo lubrificante em mancais de grandes redutores pesados, motores e sopradores.
• Monitoramento automático e proteção contra funcionamento a seco (dry-running) de bombas centrífugas e bombas de engrenagem em circuitos hidráulicos.
• Sinalização de fluxo em circuitos fechados de água de resfriamento para chillers de precisão, injetoras de plásticos, extrusoras e robôs de solda ponto.
• Instalação em linhas de retorno de óleo térmico de baixa agressividade química, circuitos de óleo de corte em usinagens e skids de utilidades fabris gerais.
• Proteção contra queda de escoamento em trocadores de calor de placas e sistemas de climatização industrial HVAC.
•


Benefícios da Chave de Fluxo Série VM-GR para o ambiente B2B

• Ação Passiva Sem Consumo de Energia: O princípio de deslocamento magnético atua por indução direta sobre o Reed Switch, fornecendo um sinal de contato seco (NA ou SPDT reversível) que dispensa cabos de alimentação de energia para o funcionamento do corpo do sensor.
• Cabeçote Elétrico Intercambiável em Linha: O bloco elétrico externo pode ser substituído ou inspecionado sem a necessidade de desrosquear o sensor ou parar o escoamento da tubulação, mantendo a planta rodando normalmente durante intervenções de manutenção.
• Altíssima Resistência a Golpes de Aríete e Vibrações: A estrutura mecânica interna de pistão suporta picos de pressão dinâmicos violentos causados por partidas abruptas de bombas, evitando falsos disparos elétricos ou quebras internas.
• Extremidades Roscadas Fêmea Ultra-Robustas: Roscas internas fêmea padronizadas padrão BSP (G) usinadas diretamente no bloco de latão, prontas para suportar os torques severos de montagem com tubulações rígidas.

Diferenciais técnicos de engenharia aplicada

O grande diferencial da chave de fluxo Senseca Honsberg Série VM-GR está na estabilidade dimensional de seus componentes internos sob estresse mecânico e térmico. Enquanto chaves de fluxo comuns de mercado sofrem com folgas e tolerâncias imprecisas em seus pistões — o que causa travamentos ou desvios dramáticos no ponto de disparo de segurança —, o pistão e a mola da Honsberg passam por um processo rigoroso de calibração metalúrgica e hidrodinâmica. Isso assegura que o deslocamento mecânico acompanhe de forma linear e estável a faixa de vazão calibrada, entregando uma repetibilidade cirúrgica que protege os equipamentos rotativos mais caros da sua planta contra panes catastróficas por falta de fluidos.
