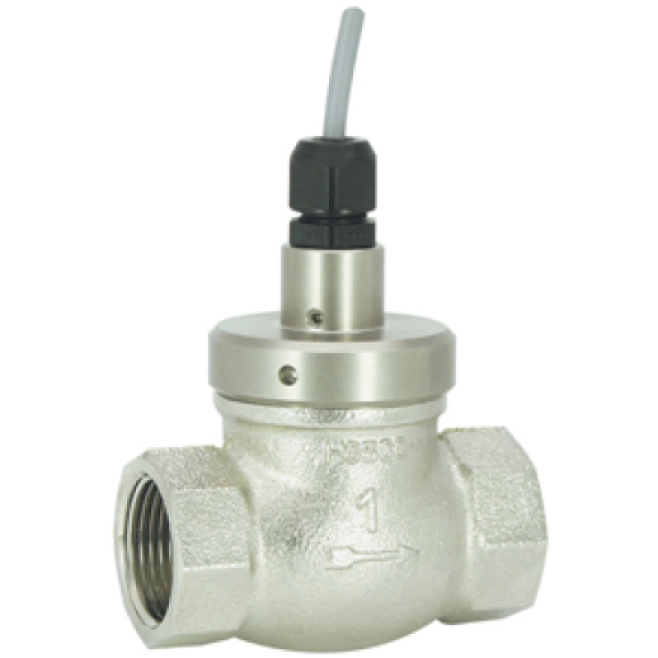

Chave de Fluxo por Palheta Industrial Senseca Honsberg Série FF - INSTRUFIBER

Chave de Fluxo por Palheta Industrial Senseca Honsberg Série FF - INSTRUFIBER

DESCRIÇÃO

A linha de instrumentação para controle de fluidos da Senseca Industry estabelece referências globais em robustez mecânica, segurança operacional e durabilidade sob condições severas de processo. Desenvolvido sob a tradicional engenharia metalúrgica alemã da Honsberg, o Interruptor e Chave de Fluxo por Palheta Mecânica Senseca Honsberg Série FF é a solução definitiva e puramente mecânica para a detecção de escoamento e proteção ativa de sistemas hidráulicos, redes de resfriamento e linhas de bombeamento industrial.

Chave de Fluxo Honsberg Série FF para Detecção Confiável e Proteção de Bombas

Projetada especificamente para engenheiros de manutenção, projetistas de sistemas de refrigeração industrial (chillers), instaladores de redes de combate a incêndio e técnicos de utilidades, a Série FF opera baseada no princípio de deflexão mecânica. O grande diferencial deste instrumento reside na sua simplicidade e confiabilidade: o fluido em movimento exerce uma força física sobre uma palheta flexível suspensa no interior da tubulação. Essa palheta aciona um mecanismo magnético blindado que transfere o movimento para um microinterruptor elétrico (contato seco tipo Reed Switch ou Microswitch) localizado fora da zona de contato com o fluido. Por não possuir eixos rotativos complexos, engrenagens ou vedações dinâmicas por gaxeta, a Série FF apresenta imunidade superior contra travamentos por incrustações, tornando-se o dispositivo de segurança mais confiável do mercado para evitar o colapso de bombas por funcionamento a seco ($run-dry$).

Mecanismo de Acoplamento Magnético Hermético

A engenharia da Honsberg eliminou completamente o risco de vazamentos elétricos ou perdas de pressão na Série FF por meio do isolamento magnético estante. A força mecânica da palheta não perfura o corpo do sensor; em vez disso, ela move um ímã permanente de alta energia que aciona o contato elétrico traseiro através de uma parede metálica sólida. Isso garante:

• Estanqueidade Absoluta: O fluido de processo permanece 100% confinado na tubulação, suportando pressões estáticas severas de até 100 bar na versão em aço inox e 25 bar na versão em latão.
• Contatos Elétricos Protegidos: A cabeça de comutação elétrica superior fica totalmente isolada contra umidade, vapor ou condensação do fluido, operando com grau de proteção IP65.
• Ajuste de Ponto de Atuação em Campo: O operador pode calibrar o ponto exato de vazão em que o alarme irá disparar, ajustando a tensão da mola interna ou recortando o comprimento da palheta em estágios de acordo com o diâmetro da tubulação.

Arquitetura Modular e Versatilidade de Materiais

Para se adequar perfeitamente à agressividade química e física do seu fluido de processo, a Série FF é disponibilizada pela Aupame em diferentes configurações de materiais:

• Versão em Latão (Série FF-M): Corpo e conexões em latão niquelado com palheta em aço inox. Excelente relação custo-benefício para linhas de água industrial, sistemas de climatização (HVAC), circuitos de óleo lubrificante e água de torre de resfriamento.
• Versão em Aço Inox (Série FF-K): Construção integral em aço inoxidável de alta pureza (1.4571 / AISI 316Ti) com palheta em aço inox mola. Configuração obrigatória para fluidos corrosivos, água deionizada, produtos químicos voláteis e aplicações nas indústrias alimentícia, química e petroquímica.

Aplicações em sistemas hidráulicos, utilidades e proteção de ativos

• Sinalização de fluxo e intertravamento de segurança para proteção de bombas centrífugas contra operação em vazio ou cavitação.
• Monitoramento do fluxo de água de resfriamento em chillers, soldas a ponto, transformadores de potência e grandes compressores.
• Detecção de fluxo em sistemas prediais e industriais de sprinklers e redes dedicadas de combate a incêndio.
• Monitoramento de circulação de fluidos térmicos em trocadores de calor, caldeiras de água quente e vasos de expansão.
• Sinalização de escoamento em tubulações de lubrificação centralizada de grandes moinhos, britadores e prensas hidráulicas.

Benefícios práticos da Série FF para a sua operação

• Funcionamento Passivo (Sem Alimentação): Como o princípio é puramente mecânico por deflexão, o switch de fluxo não consome energia elétrica para operar, atuando diretamente como um contato seco na malha de intertravamento do CLP.
• Baixíssima Perda de Carga: O design aerodinâmico da palheta oferece uma resistência quase nula ao escoamento do fluido, não gerando gargalos de pressão ou perda de eficiência energética no bombeamento.
• Versão Ex para Áreas Classificadas: Disponibilidade de modelos com certificação ATEX intrinsecamente segura, permitindo a instalação mecânica direta em tubulações de solventes e combustíveis inflamáveis (Zonas 1 e 2).
• Montagem Direta em Tês de Tubulação: Conexão mecânica simplificada via roscas macho padrão G ½ a G 2, permitindo inserção rápida em conexões "Tê" de mercado ou derivações soldadas.

Diferenciais técnicos de engenharia aplicada

O grande diferencial da chave de fluxo Senseca Honsberg Série FF está na resiliência metalúrgica de sua palheta de aço inox mola (1.4571). Em sensores de fluxo comuns, o estresse dinâmico contínuo do fluido causa fadiga mecânica precoce na raiz da palheta, levando à sua quebra ou perda de calibração ("efeito memória"). O projeto da Honsberg distribui a força de flexão de forma homogênea por meio de um batente de fim de curso mecânico interno. Isso impede que picos de vazão ou golpes de ariete dobrem permanentemente a palheta, garantindo que o interruptor retorne com precisão cirúrgica ao ponto zero e acione o desligamento de emergência da bomba sempre que o fluxo cessar.
