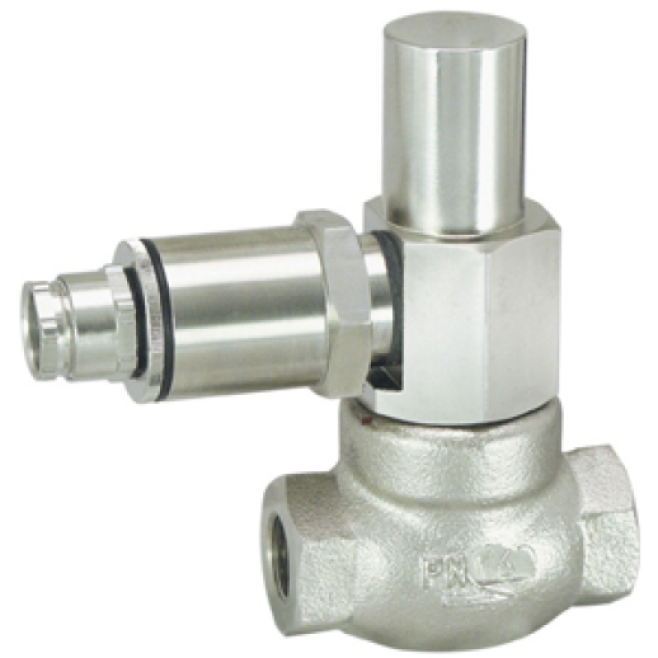

Chave de Fluxo por Pistão Magnético Senseca Honsberg Série G-GR - INSTRUFIBER

Chave de Fluxo por Pistão Magnético Senseca Honsberg Série G-GR - INSTRUFIBER

DESCRIÇÃO

A linha de instrumentação para controle e monitoramento de fluidos da Senseca Industry projeta o mais alto nível de robustez, confiabilidade alemã e engenharia mecânica de precisão para o mercado global. Desenvolvido sob a tradicional divisão metalúrgica da Honsberg, o Interruptor e Chave de Fluxo por Pistão Magnético em Linha Senseca Honsberg Série G-…GR é o dispositivo definitivo para a detecção de escoamento em tubulações de pequeno e médio diâmetro, atuando como um vigia mecânico infalível em circuitos hidráulicos e sistemas de utilidades.

Chave de Fluxo Honsberg Série G-…GR para Instalação Direta em Linha

Projetada especificamente para engenheiros de automação, projetistas de maquinários OEM, técnicos de manutenção industrial e instaladores de sistemas de refrigeração localizada, a Série G-…GR opera baseada no princípio de deslocamento hidrodinâmico de um pistão cilíndrico interno. Ao contrário das chaves de fluxo por palheta convencional (que exigem tubulações largas e espaço de deflexão), este modelo é instalado diretamente inserido em linha com a tubulação (In-line). O fluido empurra um êmbolo dotado de um ímã permanente contra a força de uma mola de restauração em aço inox. Quando o fluxo atinge o ponto de atuação ajustado, o campo magnético do êmbolo aciona um contato elétrico seco (Reed Switch) localizado externamente à zona de processo, emitindo o sinal de controle de forma instantânea para o CLP.

Isolamento Hermético Total e Imunidade à Pressão Eletrônica

A engenharia da Honsberg refinou o projeto da Série G-…GR eliminando completamente vedações dinâmicas por gaxeta ou eixos passantes que sofrem desgaste e geram vazamentos ao longo do tempo. As principais características construtivas incluem:

• Estanqueidade Absoluta sob Altas Pressões: A parede metálica do corpo separa hermeticamente o fluido da parte elétrica. A versão estrutural em Latão suporta pressões estáticas extremas de até 200 bar, enquanto a variante em Aço Inox atinge impressionantes 300 bar de resistência operacional.
• Ajuste de Ponto de Atuação Contínuo: A cabeça de comutação plástica que aloja o contato elétrico externo desliza longitudinalmente sobre o corpo metálico do sensor. Para alterar o ponto de vazão em que o alarme dispara, basta afrouxar um parafuso de fixação e mover o bloco elétrico, permitindo uma calibração milimétrica em campo.
• Independência de Posição de Montagem: Graças à presença da mola interna de restauração de alta resiliência, o instrumento pode ser instalado em qualquer orientação espacial (horizontal, vertical com fluxo ascendente ou descendente, ou mesmo inclinado), adaptando-se perfeitamente aos layouts mecânicos mais compactos.

Arquitetura de Materiais para Compatibilidade Química

Para resistir à agressividade de diferentes composições líquidas ou gasosas, a Série G-…GR é comercializada pela Aupame nas seguintes variantes de ligas metálicas:

• Corpo em Latão (G-…GRM): Pistão interno em latão com mola em aço inox. É a escolha de alta eficiência para circuitos de água industrial, torres de resfriamento, sistemas de lubrificação por óleo, água glicolada e redes de ar comprimido.
• Corpo em Aço Inox (Série G-…GRK): Construção integral em aço inoxidável de alta especificação (1.4571 / AISI 316Ti) com pistão em aço inox. Configuração mandatória para meios químicos corrosivos, água deionizada pura, fluidos de lavagem e processos regulados das indústrias química e de óleo e gás.

Aplicações em circuitos hidráulicos, chillers e proteção de máquinas

• Monitoramento e segurança do fluxo de água de resfriamento em sistemas de solda a ponto, máquinas de corte a laser e geradores de indução.
• Intertravamento de segurança para proteção contra falta de lubrificação em mancais de turbinas, compressores e redutores industriais.
• Monitoramento de circulação de fluidos em chillers compactos, bombas de vácuo refrigeradas a água e trocadores de calor de placas.
• Sinalização de passagem de produtos químicos fluidos em linhas de dosagem e amostragem industrial.
• Proteção contra operação a seco de bombas de alta pressão em sistemas de lavagem industrial e jateamento de água.

Benefícios do Switch de Fluxo Série G-…GR para o seu parque fabril

• Contato Elétrico Seco de Alta Durabilidade: Comutação direta via contato Reed Switch (disponível em contato normalmente aberto - NA ou reversível - SPDT) que dispensa alimentação elétrica para o sensor.
• Filtragem Magnética Integrada Contra Sujeira: O projeto hidrodinâmico do pistão foi otimizado para expelir pequenas partículas suspensas no fluxo. No entanto, em linhas com alta incidência de limalhas de ferro, recomenda-se a instalação de um filtro magnético a montante para garantir a livre movimentação do êmbolo.
• Conexões Roscadas Padronizadas: Extremidades rosqueadas fêmea que variam de G ¼ a G ½, permitindo conexão direta aos tubos e conexões industriais sem necessidade de adaptadores complexos.
• Dimensões Ultracompactas: Perfil mecânico reduzido que permite embutir o sensor diretamente dentro do gabinete de máquinas OEM de pequeno porte, economizando espaço de painel e tubulação.

Diferenciais técnicos de engenharia aplicada

O grande diferencial da chave de fluxo Senseca Honsberg Série G-…GR está na repetibilidade cirúrgica de seu ponto de comutação mecânica. Enquanto chaves de fluxo genéricas de mercado utilizam molas fracas que perdem sua constante elástica com o calor do fluido — gerando alarmes falsos ou, pior, deixando de atuar em situações de perigo real —, a mola de aço inox mola da Honsberg passa por tratamentos térmicos de estabilização. Isso garante que o pistão magnético se desloque exatamente na mesma faixa de vazão ao longo de milhões de ciclos operacionais, blindando sua máquina contra panes catastróficas causadas por desabastecimento de fluidos térmicos.
