Cabo de solda: veja a variedade dos modelos


Nesta seção, reunimos modelos com diferentes tamanhos de bitolas para abastecer o estoque dos especialistas que buscam por opções seguras e de alta qualidade nos processos de soldagem.

Essenciais para qualquer tipo de soldagem, os cabos de cobre de solda são os grandes responsáveis pelo transporte da corrente elétrica entre a máquina de solda e o eletrodo, viabilizando a fusão desses materiais.


Para o que servem os cabos de solda?

Os cabos de solda, de modo geral, têm a função de transmitir corrente elétrica entre a máquina de solda e o eletrodo, permitindo a fusão do material. São cabos essenciais em todos os tipos de soldagem que devem ser escolhidos conforme a corrente elétrica.


Qual o cabo para máquina de solda?

Como dissemos, o cabo para máquina de solda deve ser escolhido com base na corrente elétrica necessária para o tipo de trabalho realizado.

Para descobrir qual é o cabo ideal para o seu caso, vale a pena conferir o manual da máquina de solda. Lá, você encontra a corrente máxima que ela suporta e pode escolher um cabo que transmita a corrente de forma segura.


Como estabelecer a amperagem média do cabo pela bitola?

É importante destacar que definir uma amperagem média do cabo por meio da bitola não é tão simples. Isso acontece por conta da instalação dos cabos, assim como de peculiaridades do equipamento e da rede elétrica envolvida, pois ambos fazem os valores variarem consideravelmente.


O recomendado é sempre que o responsável pela instalação do produto utilize a NBR 5410 e verifique como o cabo será instalado para que, a partir disso, ele possa decidir qual é a seção correta do cabo a ser utilizada. Para facilitar, confira uma referência utilizada pelos fabricantes:


  • 10 mm² - 57 A;
  • 16 mm² - 76 A;
  • 25 mm² - 101 A;
  • 35 mm² - 125 A;
  • 50 mm² - 151 A;
  • 70 mm² - 192 A;
  • 95 mm² - 232 A;
  • 120 mm² - 269 A.


Vale ressaltar que essa estimativa é feita a partir de um padrão básico de uso e instalação dos cabos de solda método B1 para 2 condutores energizados em eletroduto, com isolação em PVC e condutor de cobre. Reforçamos a importância de considerar todos os detalhes envolvidos utilizando as normas da NBR 5410 para conferir a bitola de cabo correta para seu cabo de solda.


Como conectar os cabos na máquina de solda?

A conexão dos cabos de solda na máquina varia conforme a máquina e o cabo usados. De modo geral, é comum que você encontre dois terminais nas máquinas: um para conectar o cabo de retorno (ou cabo negativo) e outro para conectar o cabo do eletrodo (ou cabo positivo). Confira os passos a seguir:


  1. Antes de conectá-los, certifique-se de que a máquina não esteja ligada na energia elétrica;
  2. Conecte o cabo do eletrodo ao terminal correspondente na máquina de solda;
  3. Conecte o cabo de retorno ao terminal correspondente;
  4. Confira se os cabos estão bem fixados nos seus terminais;
  5. Por último, verifique se os cabos estão em bom estado e sem danos que possam comprometer a segurança.

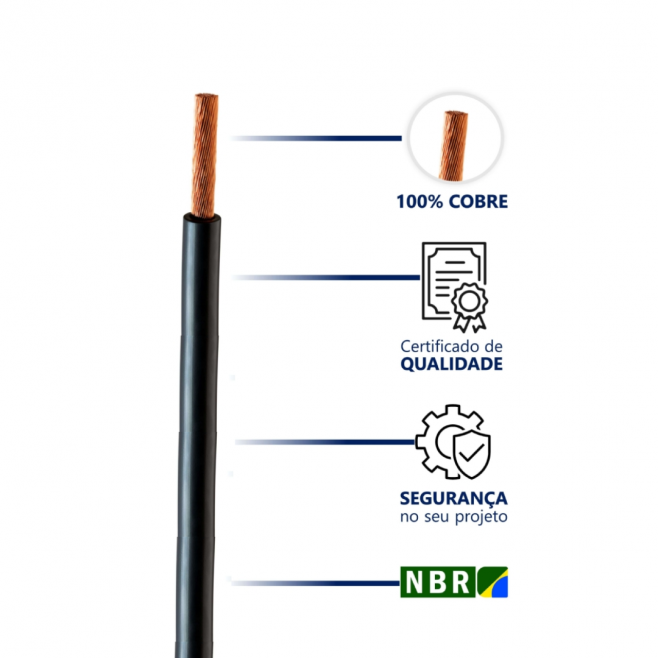

Cabo de solda com borracha Neoprene

As versões de cabos de solda com borracha neoprene desta seção podem ser classificadas como extra-flexíveis, com classe 6 de encordoamento. E além de toda essa maleabilidade, o neoprene também confere resistência térmica considerável, o que somado às capacidades deste cabo em suportar a tensão de até 750v, fazem destes cabos de solda excelentes opções.


Por aqui, você vai encontrar mais informações sobre a temperatura de isolação deste cabo unipolar de cobre, bem como variedade em bitolas disponíveis para complementar sua máquina de solda. Veja mais informações sobre os produtos e faça a escolha ideal para o seu serviço!


Cabo de solda em borracha neoprene com boa resistência térmica

Considerando as altas temperaturas exigidas pelos processos de soldagem para ocorrer a manipulação dos metais, os cabos de solda em borracha neoprene oferecem segurança ao operador e alto nível de desempenho no trabalho em regimes de temperatura que cheguem até os 90°C.


É resistência o suficiente para que o cabo cumpra seu papel de condução elétrica da máquina de solda até o eletrodo para a realização do processo!


Variedade de bitolas para cabo de solda em borracha neoprene

Sendo elas de 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm² e 150 mm². Identificar a espessura necessária de cabo é um fator determinante do seu processo de compra ao considerar que cada uma dessas bitolas é capaz de conduzir correntes elétricas de diferentes amperagens.


Somente com a certeza de que a bitola do cabo é própria para conduzir a energia exigida pelo aparelho é que todo valerão as garantias de eficiência na condução e de segurança para máquina e operador ao soldar.


Consulte um de nossos consultores e engenheiros e solicite seu orçamento: [email protected]
