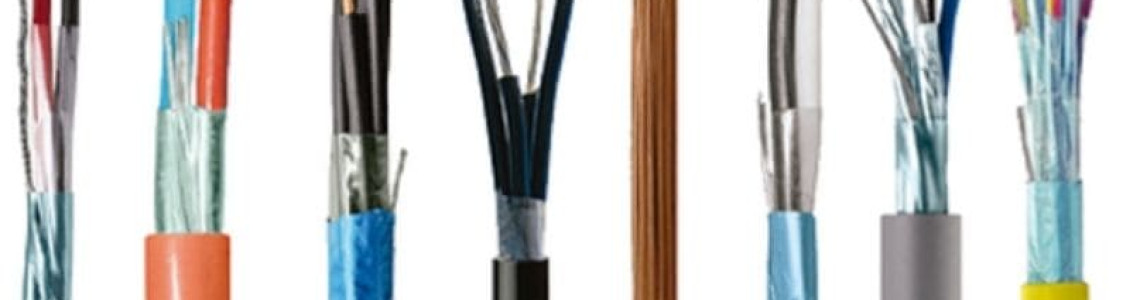

O que é o Cabo de Instrumentação?

O Cabo de Instrumentação funciona como transmissor de sinais e pode ser utilizado em diversos segmentos, como indústrias químicas, de processos, óleo e gás, fabricantes de máquinas, entre outros.


Suas aplicações são voltadas principalmente para:

  • Sinais analógicos de 4 a 20 mA
  • Instrumentação ponto a ponto
  • PLCs
  • Sinais digitais, com construções que buscam evitar interferências em outros tipos de sinais
  • Sinais para termorresistências
  • Locais com interferências externas (plantas industriais, petroquímicas, indústrias de papel e celulose, entre outras)

Além disso, é apto para instalações fixas em bandejas, eletrocalhas, leitos, eletrodutos (embutidos ou expostos), painéis elétricos e canaletas subterrâneas.

A instrumentação é vital em processos de medição, supervisão e controle de processos.


Fabricação dos Cabos de Instrumentação

Os cabos de instrumentação e controle são fabricados com múltiplos condutores, formados em pares, ternas ou quadras, podendo ser blindados.

Este processo de fabricação possui o chamado passo de torção, com aproximadamente 50mm, auxiliando na redução de interferências e no transporte de sinais.

Esses cabos são utilizados para monitorar ou controlar sistemas e processos associados desde o início até a finalização, além de transportar informações para monitores e sistemas de controle.


Proteção e Segurança nos Cabos de Instrumentação

Para locais onde existam interferências eletromagnéticas, o cabo de instrumentação é utilizado com blindagem em fita de alumínio, que possui 100% de cobertura e 25% de remonte.

Em casos especiais, de acordo com a necessidade do cliente, é possível alterar o tipo de blindagem ou até mesmo combinar diferentes tipos.

O cabo de instrumentação blindado instrufiber segue com rigor as normas:

  • NBR 10300 (cabos com isolação extrudada de PE ou PVC para tensão até 300V)
  • NBR NM 280 (condutores de cabos isolado)

Este tipo de blindagem tem o objetivo de proteger os condutores internos contra interferências eletromagnéticas, seja de equipamentos ou de cabos instalados nas proximidades.

Ou seja, é o cabo ideal para quem não deseja problemas nos seus processos, principalmente em ambientes com alto nível de ruído e interferência, que podem acarretar leituras indevidas, interrupções na transmissão de sinais ou até mesmo paradas dos processos produtivos.
