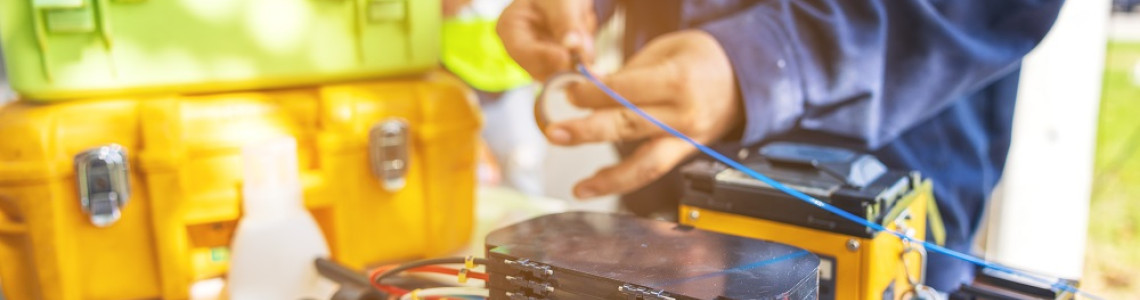

Máquina de Fusão de Fibra Óptica: Entenda Como Funciona na Prática 1. O que é a fusão de fibra óptica?

A fusão é o processo de unir duas fibras ópticas de forma contínua, sem conectores.

Isso é necessário em:

  • Emendas na rede
  • Reparos de cabos rompidos
  • Ampliação do backbone óptico
  • Derivações e caixas de emenda

O objetivo é criar uma união perfeita, permitindo que a luz passe pela emenda com a menor perda possível.


Componentes principais da máquina de fusão

Mesmo existindo modelos diferentes (core alignment, cladding alignment, ribbon), todas possuem:

  • Câmeras: para visualizar e alinhar a fibra
  • Eletrodos: criam o arco voltaico para a fusão
  • V-grooves: canais que sustentam as fibras
  • Tela de LCD: interface de operação
  • Sistema de alinhamento automático: mecânico ou por imagem
  • Aquecedor de tubetes (heat-shrink)
  • Bateria ou fonte de energia


Como funciona o processo de fusão (passo a passo)

 Preparação da fibra

Antes da fusão, o técnico deve:

  • Revestir a fibra com um protetor de emenda
  • Remover a capa protetora antes da fibra óptica
  • Limpar com lenço de limpeza ou álcool isopropílico
  • Realizar um corte perfeito usando alicate clivador

Esse corte precisa ser reto, pois qualquer inclinação aumenta a perda.


Alinhamento das fibras na máquina

As duas pontas que serão fundidas são colocadas nos V-grooves da máquina.

Em seguida:

  • Sensores e câmeras capturam a posição da fibra
  • O software interno move os motores para centralizar
  • A máquina faz o pré-alinhamento e depois o ajuste fino

Existem dois tipos principais:

  • Cladding Alignment

A máquina alinha pela capa da fibra (cladding).

É mais simples, mais barata e comum em provedores.

  •  Core Alignment

A máquina alinha diretamente o núcleo.

Possui precisão maior, ideal para redes corporativas e backbone.


Pré-aquecimento e arco de limpeza

Antes de fundir, a máquina aplica um arco de limpeza:

  • Remove poeira microscópica
  • Evita bolhas na emenda
  • Prepara o vidro para fusão

Esse processo dura alguns milissegundos.


A fusão (o arco elétrico)

Essa é a parte principal do processo.

A máquina:

  • Aproxima as fibras
  • Dispara um arco elétrico entre os eletrodos
  • A temperatura chega a mais de 1500°C
  • O vidro derrete e se torna uma peça única

O controle é tão preciso que a perda média fica entre 0,01 dB e 0,05 dB.


Reforço da emenda

Após a fusão:

  • A máquina realiza uma inspeção automática da emenda
  • Exibe o valor de perda estimada
  • Solicita que o técnico leve as fibras ao aquecedor
  • O protetor de emenda é aquecido e sela a emenda


Isso protege contra:

  • Dobramentos
  • Umidade
  • Vibração
  • Tensão mecânica


Tipos de máquinas de fusão

  • Alinhamento pelo núcleo (core alignment)

Alta precisão – uso profissional

  • Alinhamento pelo revestimento (cladding alignment)

Mais baratas – comuns em provedores

  • Ribbon (fusão múltipla)

Alinha e funde várias fibras de uma vez (fitas)


Quando a fusão é necessária?

  • Rompimento de cabo óptico
  • Construção de backbone (rede primária)
  • Interligação entre caixas de emenda
  • Ampliação de rede FTTH
  • Emenda entre DGO, CTO e DROP


Testes após a fusão

Depois de emendar, o técnico precisa testar:

  • Power Meter / Light Source → mede perda final
  • OTDR → cria o gráfico (traço) mostrando a qualidade da emenda

Esses testes são essenciais em redes corporativas e provedores profissionais.


Considerações

A máquina de fusão funciona derretendo e unindo duas fibras ópticas com precisão microscópica. Com o alinhamento automático, corte perfeito e arco elétrico controlado, ela garante emendas com baixíssima perda.

Aprender a utilizar uma máquina dessas no começo pode ser difícil, mas vale a pena — é uma das ferramentas mais importantes de rede.
