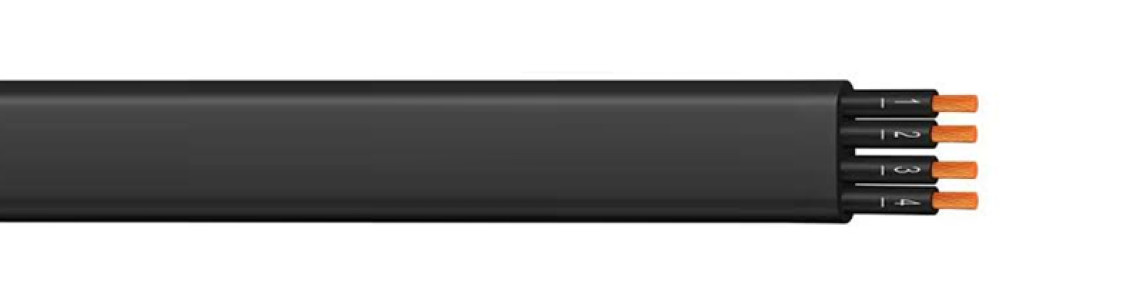

O CABO DE CONTROLE CHATO representa uma solução de engenharia superior para aplicações que exigem flexibilidade, durabilidade e otimização de espaço. Essencial em diversos setores da indústria, desde a automação de processos até a movimentação de grandes cargas, este componente crítico garante a transmissão de sinais de controle e energia de forma segura e eficiente.

Sua concepção única, com condutores dispostos paralelamente, oferece vantagens significativas sobre os cabos de seção redonda, tornando-se a escolha predileta de engenheiros, instaladores e projetistas que buscam performance e confiabilidade. Este artigo técnico explora em profundidade as características, normas, aplicações e benefícios, fornecendo informações relevantes para profissionais e estudantes da área.


Tipos de Cabos de Controle Chato

Cabos Chatos em PVC (Uso Interno e Leve)

A solução ideal para eletrificação de sistemas móveis em ambientes protegidos. O formato plano permite um raio de curvatura muito menor comparado aos cabos redondos, permitindo que os pacotes de cabos sejam empilhados de forma compacta em sistemas festoon (cortinas de cabos).


Aplicações:

Talhas elétricas, pontes rolantes de galpões, elevadores de carga e esteiras.


Vantagem:

Ocupa menos espaço e não sofre torção (“saca-rolhas”) durante a movimentação.


 Cabos Chatos em Borracha/Neoprene (Uso Externo e Pesado)

Projetados para suportar as condições mais agressivas. A cobertura em elastômero (Borracha/Neoprene) oferece proteção superior contra raios UV, ozônio, umidade e óleos, sendo a escolha obrigatória para máquinas ao ar livre.

Aplicações:

Pórticos em portos, grandes pontes rolantes em pátios de mineração e estações de tratamento de água.

Destaque Técnico:

Alta resistência mecânica à abrasão e flexibilidade mantida mesmo em baixas temperaturas.


Cabos Chatos Blindados (Sinal e Dados)

Em ambientes industriais ruidosos, o comando não pode falhar. Os cabos chatos blindados possuem malha de cobre que protege os condutores de sinal contra interferências eletromagnéticas geradas pelos próprios motores da ponte rolante.

Aplicações:

Alimentação de encoders, sensores e sistemas de comunicação em movimento.


A Concepção Inteligente

A principal característica de um CABO DE CONTROLE CHATO é sua geometria achatada, que permite uma organização otimizada dos condutores internos. Essa disposição facilita a instalação em espaços confinados, como calhas e esteiras porta-cabos, além de melhorar a dissipação de calor gerado pela passagem de corrente elétrica.

Consequentemente, essa característica contribui para a longevidade do cabo e a segurança da instalação, minimizando o risco de superaquecimento e falhas prematuras. Além disso, a construção plana assegura um raio de curvatura menor e mais controlado, essencial em aplicações com movimento constante.


A Superioridade do Condutor

O coração do CABO DE CONTROLE CHATO é seu condutor, composto por fios de cobre eletrolítico nu ou estanhado, de têmpera mole. O uso de cobre de alta pureza e encordoamento classe 5 ou 6 garante flexibilidade excepcional.

Essa característica é essencial em sistemas de movimentação contínua, impactando diretamente na vida útil e na redução de custos de manutenção.


Isolação e Cobertura: Proteção Essencial

A isolação interna e a cobertura externa são fundamentais para o desempenho do cabo.

  • PVC: bom custo-benefício e propriedades antichama
  • HEPR: suporta temperaturas mais elevadas
  • Elastômeros: resistência a abrasão, óleos e intempéries


Essa combinação garante integridade mesmo em ambientes industriais agressivos.


Aplicações Industriais

Pontes Rolantes e Pórticos

O CABO DE CONTROLE CHATO é ideal para sistemas festoon, pois não torce nem embaraça, garantindo operação contínua e segura.


Diferenciais Competitivos

Comparado aos cabos redondos, o CABO DE CONTROLE CHATO oferece:

  • Distribuição uniforme do estresse mecânico
  • Maior vida útil
  • Redução de desgaste prematuro
  • Menor custo total de propriedade


Resistência a Ambientes Agressivos

Projetado para suportar:

Óleos e graxas

Produtos químicos

Umidade

Raios UV (em versões específicas)

Mantendo desempenho mesmo em condições severas.
