Você sabia que alguns condutores elétricos não têm isolamento? Isso pode ser bom para a segurança elétrica. Entender isso é crucial.

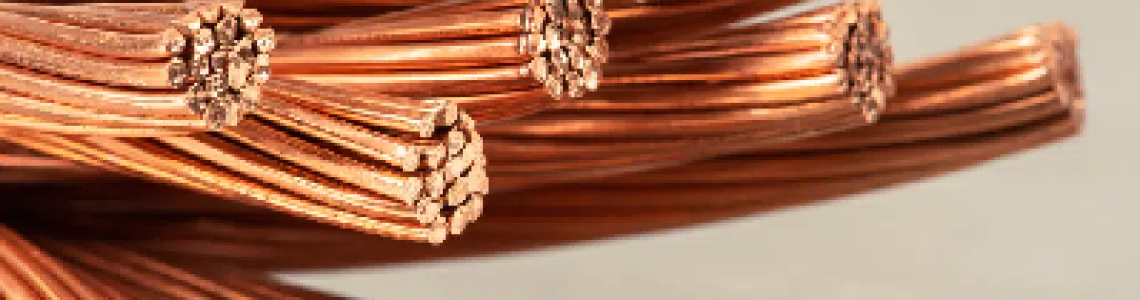

O cabo de cobre nu é feito sem isolamento. Pode ser sólido ou encordoado, com vários fios. Esse material é essencial para aterramento elétrico e proteção contra raios. Também é usado em malhas equipotenciais e redes aéreas, garantindo segurança em vários tipos de instalações.

Para escolher o cabo certo, é importante considerar vários fatores. A bitola varia de 6 mm² a 120 mm². A classe do material define se é para instalações fixas ou móveis. Outros pontos importantes são a resistência elétrica, a compatibilidade com outros componentes e a capacidade de corrente. Além disso, o material deve seguir normas brasileiras, como a ABNT NBR 5111, e a pureza do cobre deve ser de pelo menos 99,9%.


O Que É Cabo de Cobre Nu e Suas Características Principais

O cabo de cobre nu é essencial em sistemas de aterramento e proteção elétrica. Ele não tem isolamento e é usado quando o contato direto com o solo ou estruturas metálicas é necessário.

Este material não possui capa protetora ou revestimento polimérico, o que o diferencia dos cabos comuns usados em instalações residenciais. É feito de cobre puro e pode ser identificado pela cor avermelhada típica e superfície metálica.

A ausência de isolamento não é um erro, mas sim uma escolha técnica para funções específicas.


Composição Técnica e Processo de Fabricação

O cabo de cobre nu é produzido com cobre eletrolítico refinado, que remove impurezas metálicas e melhora a condutividade elétrica.

O cobre bruto passa por banhos químicos controlados, com auxílio de corrente elétrica, resultando em cobre puro depositado em cátodos. Esse processo garante menor resistência elétrica e melhor dissipação de calor.

“O cobre eletrolítico representa o padrão de excelência para condutores elétricos, oferecendo condutividade de até 100% IACS quando processado adequadamente.”


Configurações Estruturais: Sólido Versus Encordoado

Existem duas configurações principais:

  • Condutor sólido: fio único, mais rígido e com maior resistência à tração
  • Cordoalha de cobre: múltiplos fios entrelaçados, mais flexível




Grau de Pureza e Impacto na Performance

A pureza mínima deve ser de 99,9%. Impurezas aumentam a resistência elétrica, causando aquecimento e reduzindo a vida útil.

Condutores certificados apresentam condutividade entre 97% e 101% IACS. Investir em cobre de alta pureza reduz manutenção e aumenta durabilidade.


Para Que Serve o Cabo de Cobre Nu: Principais Aplicações

O cabo de cobre nu é usado onde o isolamento não é necessário, oferecendo vantagens técnicas importantes.

Aterramento Elétrico

Aplicação mais comum. Cria um caminho seguro para dissipar correntes de fuga.

  • Protege contra choques elétricos
  • Evita danos a equipamentos
  • Essencial em residências, comércios e indústrias

“O aterramento elétrico adequado não é apenas uma exigência normativa, mas uma medida essencial de segurança que pode salvar vidas e preservar patrimônios”


Proteção Contra Descargas Atmosféricas (SPDA)

  • Utilizado para conduzir correntes de raios com segurança.
  • Suporta correntes extremamente altas
  • Protege estruturas e equipamentos
  • Exige cobre com pureza mínima de 99,9%




Malha Equipotencial

Conecta estruturas metálicas para manter o mesmo potencial elétrico.

  • Evita centelhas
  • Previne incêndios e explosões
  • Essencial em indústrias e refinarias


Redes Aéreas e Aplicações Especiais

  • Condutor neutro em redes elétricas
  • Aterramento de telecomunicações
  • Sistemas fotovoltaicos
  • Ambientes explosivos e offshore


Classes do Cobre: Classe 1 e Classe 2

A norma ABNT NBR NM 280 define:

Classe 1 (Sólido)

  • Fio único
  • Rígido e econômico
  • Ideal para instalações fixas


Classe 2 (Encordoado)

  • Múltiplos fios
  • Flexível e versátil
  • Ideal para trajetos complexos




Critérios de Escolha

Use Classe 1 quando:

  • Trajeto reto
  • Instalação fixa
  • Prioridade em custo


Use Classe 2 quando:

  • Há curvas e vibrações
  • Instalação complexa
  • Necessidade de flexibilidade


Bitolas Disponíveis: De 6 mm² a 120 mm²

A seção nominal representa a área de cobre no condutor.


Bitolas mais utilizadas

  • Residencial: 6 mm² a 16 mm²
  • Comercial: 25 mm² a 50 mm²
  • Industrial: 70 mm² a 120 mm²


Relação com a Corrente

Quanto maior a bitola:

  • Menor resistência
  • Maior capacidade de corrente




Como Escolher a Bitola Correta

1. Identifique a aplicação

  • Residencial
  • Industrial
  • SPDA


2. Calcule a corrente

Fórmula: S = (I × √t) / K


3. Considere comprimento

Fórmula: R = ρ × L / A


4. Verifique normas

  • ABNT NBR 5410
  • ABNT NBR 5419
  • ABNT NBR 15749


Compatibilidade com Conectores

Tipos recomendados

  • Grampos tipo split bolt
  • Terminais olhal
  • Conectores de derivação
  • Soldagem exotérmica


Verificações essenciais

  • Bitola compatível
  • Material compatível
  • Capacidade de corrente


Instalação Correta

  • Limpar superfícies
  • Aplicar pasta antioxidante
  • Apertar com torque correto
  • Proteger conexões


Oxidação e Durabilidade

O cobre sofre oxidação natural:

  • Inicial: avermelhado
  • Intermediário: escuro
  • Avançado: esverdeado (azinhavre)


Impacto

  • Afeta apenas a superfície
  • Núcleo mantém condutividade
  • Problema maior está nas conexões


Manutenção

  • Inspeções periódicas
  • Limpeza das conexões
  • Medição da resistência




Escolher o cabo certo para aterramento é essencial para segurança e eficiência. A decisão deve considerar:

  • Classe do cobre
  • Bitola
  • Capacidade de corrente
  • Normas técnicas

A qualidade do cabo de cobre nu é determinante para o desempenho do sistema. Produtos certificados garantem pureza mínima de 99,9% e conformidade com as normas brasileiras, assegurando durabilidade e confiabilidade.
