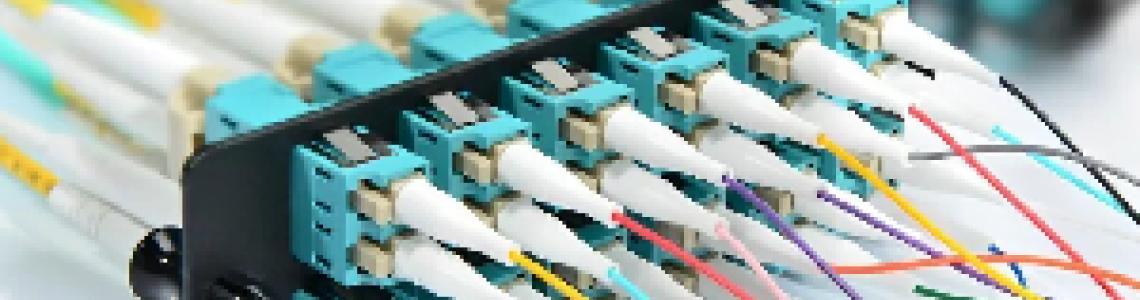

O pigtail de fibra óptica é um componente essencial nas redes de comunicação modernas. Trata-se de uma fibra óptica curta, geralmente com revestimento compacto, que possui um conector pré-instalado em uma extremidade e uma fibra exposta na outra.

Essa extremidade sem conector é utilizada para emenda por fusão com outra fibra, garantindo uma conexão estável, confiável e com baixa perda de sinal entre dispositivos ópticos.


Tipos de Pigtails de Fibra Óptica

Existem diferentes tipos de pigtails de fibra, e cada um é projetado para atender a aplicações específicas de rede. Os principais modelos incluem:

Pigtails Monomodo (SM)

  • Projetados para transmissões de longa distância.
  • Utilizam fibra 9/125 µm e são geralmente identificados pela cor amarela.
  • Ideais para aplicações em telecomunicações, redes metropolitanas (MAN) e backbones.


Pigtails Multimodo (MM)

  • Indicados para transmissões de curta distância.
  • Usam fibras de 50 ou 62,5/125 µm e são codificados pelas cores laranja ou água.
  • Amplamente aplicados em redes locais (LANs) e sistemas audiovisuais.


Pigtails de Manutenção de Polarização (PM)

  • Desenvolvidos para preservar a polarização da luz que passa pela fibra.
  • Utilizados em lasers de fibra, amplificadores ópticos e equipamentos de comunicação de alta precisão.

A escolha do tipo ideal depende sempre das necessidades e do ambiente da rede em que será aplicado.


Estrutura e Componentes do Pigtail de Fibra

Compreender os elementos que compõem o pigtail é essencial para garantir o desempenho ideal da instalação:

Conector Óptico

É a extremidade pré-instalada que se conecta ao painel óptico ou equipamento.

Os tipos mais comuns incluem SC, LC, FC, ST e E2000, cada um projetado para diferentes aplicações.


Núcleo e Revestimento

O núcleo é o centro da fibra onde a luz se propaga.

O revestimento (ou cladding) é uma camada de vidro que envolve o núcleo, permitindo a reflexão interna total da luz.


Revestimento Tampão (Buffer)

Uma camada protetora plástica que protege a fibra contra umidade e danos mecânicos.


Emenda (Splice)

A junção entre a extremidade exposta do pigtail e outra fibra óptica.

O método mais comum é a emenda por fusão, que garante baixa perda e alta durabilidade.


Principais Tipos de Conectores de Pigtail

A InstruFiber oferece pigtails com diversos tipos de conectores, adequados para diferentes aplicações:

  • SC (Subscriber Connector): Sistema de engate push-pull, muito usado em telecom e redes de dados.
  • LC (Lucent Connector): Conector compacto, ideal para alta densidade e uso em data centers.
  • FC (Ferrule Connector): Fixação por rosca, com alta estabilidade mecânica, usado em medições e telecom.
  • ST (Straight Tip): Montagem por baioneta, comum em redes multimodo (LANs).
  • E2000: Conector de alto desempenho, com obturador automático que protege o ferrolho contra poeira e danos.

A escolha do conector influencia diretamente na qualidade e manutenção da rede óptica.


Diferenças Entre Pigtails Monomodo e Multimodo

Os pigtails monomodo são ideais para redes de grande extensão e alta velocidade, enquanto os multimodo são perfeitos para infraestruturas locais e de custo otimizado.


Vantagens do Uso de Cada Tipo de Fibra

Pigtails Monomodo

  • Transmissão de longa distância com mínima atenuação.
  • Maior taxa de dados e largura de banda.
  • Menor interferência e dispersão de sinal.


Pigtails Multimodo

  • Custo mais acessível e instalação simplificada.
  • Alta largura de banda em curtas distâncias.
  • Maior tolerância ao desalinhamento, facilitando conexões.

A escolha ideal depende das necessidades técnicas, orçamento e distância de transmissão da aplicação.


Configurações Padrão de Pigtails de Fibra

Os pigtails podem ser encontrados em diferentes quantidades de fibras, conforme o tipo de instalação:

  • 1 Fibra: Conexões simples ponto a ponto.
  • 4 Fibras: Transmissões bidirecionais com envio e recepção separados.
  • 6 Fibras: Aplicações com redundância e backup.
  • 12 Fibras: Ambientes de alta densidade, como data centers.
  • 24 Fibras: Operações de grande escala, como redes metropolitanas (MAN) e backbones de longa distância.

A InstruFiber oferece pigtails com diversas contagens e conectores, prontos para atender desde projetos corporativos até infraestruturas industriais complexas.


Os pigtails de fibra óptica são componentes fundamentais para garantir conexões seguras, estáveis e de alto desempenho em redes de comunicação modernas.

Ao escolher o modelo ideal — considerando tipo de fibra, conector, contagem e aplicação — você assegura eficiência e longevidade ao seu sistema óptico.

A InstruFiber oferece soluções completas em cabos, pigtails e acessórios de fibra óptica, com qualidade, tecnologia e confiabilidade para o seu projeto.
