DESCRIÇÃO

A linha de transdutores climáticos da Senseca Industry projeta o estado da arte em eletrônica de medição ambiental e estabilidade metrológica de longo prazo para plantas industriais e laboratórios de conformidade. O Transmissor e Transdutor de Umidade e Temperatura de Parede Senseca Greisinger GHTU-1R-MP-050-UNI (equipamento herdeiro da renomada engenharia eletrônica alemã desenvolvida sob o selo Greisinger) é o modelo compacto de alta inteligência computacional projetado especificamente para montagem em superfícies e monitoramento ambiental contínuo de áreas fechadas e salas de controle.

Transdutor de Parede GHTU-1R-MP-050-UNI com Processamento Psicrométrico Avançado

Projetado especificamente para engenheiros de utilidades, gerentes de controle de qualidade farmacêutica, inspetores de salas limpas e técnicos de automação predial, o modelo GHTU-1R-MP-050-UNI destaca-se por reunir dimensões físicas reduzidas e máxima capacidade analítica em um único chassi. O sufixo UNI (Universal) indica que o microprocessador interno deste instrumento realiza o cálculo matemático em tempo real de variáveis psicrométricas complexas através das leituras diretas do sensor capacitivo de polímero e da termorresistência de platina Pt1000. Utilizando o teclado frontal ou a interface digital de configuração, o operador pode alterar as unidades de exibição e destinar as duas saídas analógicas lineares de 4-20 mA para transmitir diretamente ao CLP parâmetros críticos como o Ponto de Orvalho (essencial para evitar condensação em tetos de salas limpas) ou a Entalpia Específica (vital para o cálculo de eficiência energética em chillers e centrais de ar-condicionado).

Variáveis de Processo Calculadas na Função "UNI"

• Umidade Relativa (r.h.): Faixa de 0,0 a 100,0 % r.h. (Sinal direto do sensor capacitivo)
• Temperatura Ambiental (T): -40,0°C a +120,0°C (Monitoramento via bulbo de platina fina)
• Temperatura de Ponto de Orvalho (Td): -40,0°C a +60,0°C (Dewpoint temperature)
• Umidade Absoluta (a.h.): 0,0 a 200,0 g/m3 (Absolute humidity)
• Entalpia Específica (h): -25,0 a +999,9kJ/kg (Enthalpy)
• Temperatura de Bulbo Úmido (Tw): -27,0°C a +60,0°C (Wet bulb temperature)
• Mistura de Umidade Atmosférica (x): 0,0 a 640,0 g/kg}(Atmospheric humidity)

Geometria Compacta de Parede com Haste Curta de 50 mm

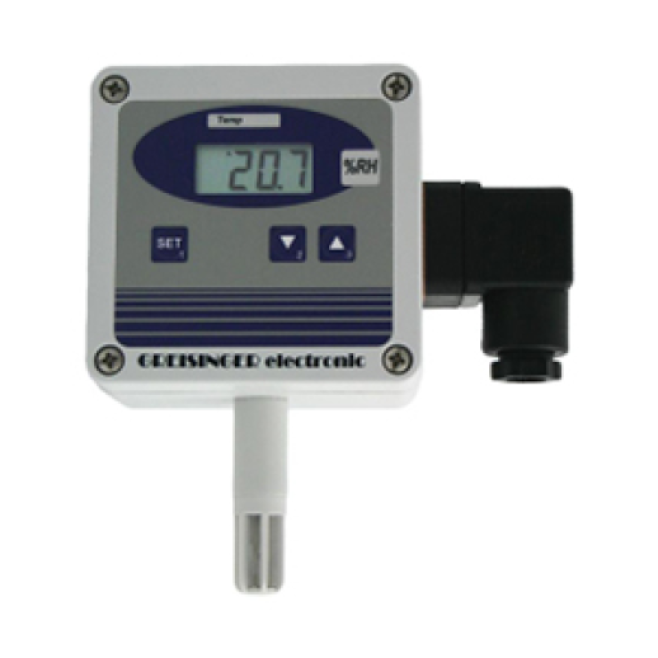

O design físico 1R deste transmissor foi concebido para fixação vertical direta sobre paredes de alvenaria, divisórias técnicas de salas limpas ou painéis de comando. A eletrônica fica protegida dentro de um gabinete robusto em plástico ABS com grau de proteção IP65. Projetando-se verticalmente para baixo a partir da base inferior da caixa, encontra-se a haste sensora de alumínio anodizado com comprimento compacto de **50 mm** ($\emptyset$ 14 mm). Este dimensionamento curto foi projetado milimetricamente para otimizar o fluxo de convecção natural do ar sobre as células sensoras sem criar alavancas mecânicas vulneráveis a impactos de pedestres ou carrinhos de transporte no chão de fábrica.

Aplicações em salas limpas, data centers e controle de qualidade

• Monitoramento e controle de umidade e ponto de orvalho em salas limpas farmacêuticas, indústrias de cosméticos e biotecnologia.
• Monitoramento ambiental contínuo e cálculo de entalpia para eficiência de HVAC em Data Centers, CPDs e centrais de telecomunicação.
• Controle térmico e de umidade relativa em laboratórios de metrologia, salas de calibração RBC e almoxarifados de insumos sensíveis.
• Monitoramento de armazenamento e preservação de acervos históricos em museus, arquivos de documentos, bibliotecas e salas de servidores.
• Instalação em salas de controle de processos químicos e petroquímicos para proteção de componentes eletrônicos contra umidade excessiva e corrosão.

Benefícios operacionais para a automação B2B

• Display LCD Integrado com Alternância Automática: Exibição local em tempo real de 4 dígitos (10 mm de altura) que alterna ciclicamente as indicações de umidade e temperatura, permitindo checagens rápidas em campo pela equipe de manutenção.
• Duas Saídas Analógicas Escalónaveis de 4-20 mA: Transmissão simultânea de dois canais analógicos configurados em malha de corrente ativa (Loop de 12 a 30 V CC), com total flexibilidade para reescalonar os limites inferior e superior das saídas via software ou teclado.
• Cabeça Sensora com Filtro Intercambiável: A ponteira da haste possui uma capa rosqueável dotada de filtro de gaze em aço inoxidável (malha de 105 µm), que blinda a pastilha de polímero contra poeira suspensa e permite a limpeza mecânica ou troca apenas do filtro protetor.
• Conexão Rápida por Plugues Angulares: Sistema de conexão elétrica padrão EN 175301-803/A, eliminando a necessidade de abrir a caixa da eletrônica para conectar ou desconectar os cabos de sinal ao CLP, mantendo a vedação original de fábrica.

Diferenciais técnicos de engenharia aplicada

O grande diferencial do transmissor de parede Senseca Greisinger GHTU-1R-MP-050-UNI reside no algoritmo avançado de linearização contido em seu firmware. Os sensores capacitivos de umidade sofrem desvios de leitura previsíveis quando operam sob extremos de temperatura. O microprocessador do GHTU-1R utiliza a leitura instantânea do sensor Pt1000 de alta precisão para recalcular e corrigir em tempo real os desvios térmicos da malha capacitiva de polímero. Essa compensação digital garante uma exatidão superior a pm 2,5% r.h. e anula a necessidade de ajustes e calibrações de campo recorrentes, reduzindo severamente o custo total de manutenção do parque de instrumentos.
