Máquina de Fusão de Fibra Óptica SD9 PLUS - INSTRUFIBER
DESCRIÇÃO

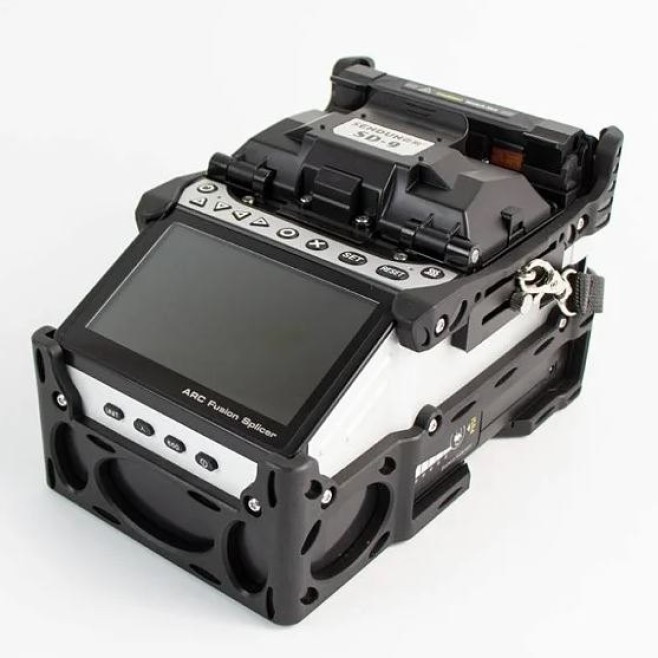

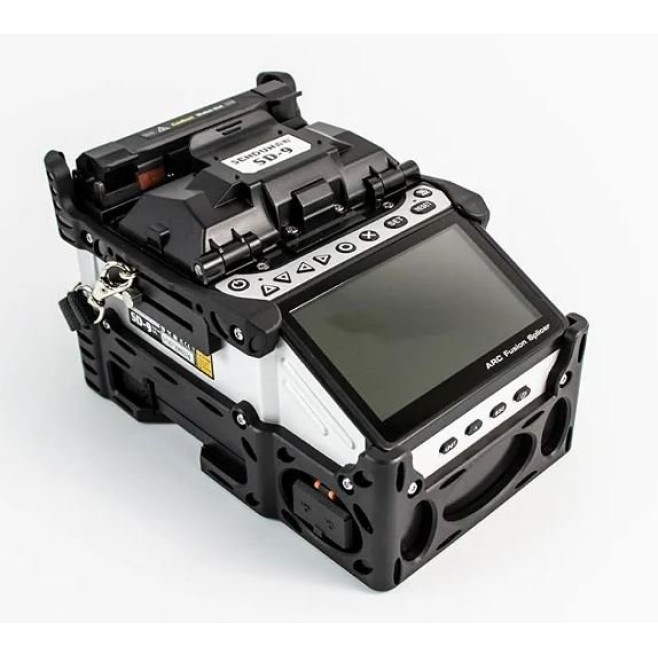

A Máquina de Fusão NXT9 PLUS é uma máquina de fusão de fibra óptica moderna, ideal para técnicos que precisam de precisão, agilidade e confiabilidade no processo de emenda. Projetada com tecnologia de ponta, possui alinhamento digital com ampliação de 380x e suporta uma ampla gama de fibras e cabos.
DESTAQUES E DIFERENCIAIS:
Ampliação de Fibra em 380x
Visualização avançada nos eixos X/Y/XY/XYR para fusões perfeitas.
Alta Velocidade de Fusão e Aquecimento
Tempo de fusão de apenas 5 segundos e aquecimento em 11 segundos.
Display Touch de 4.3” em Alta Resolução
Interface moderna, responsiva e fácil de operar.
Holder Multifuncional de Fácil Remoção
Design prático e compatível com diversos tipos de fibra.
Forno com 5 Modos de Aquecimento Pré-Configurados
Opções para sleeves de 20 a 60mm, com até 100 modos armazenáveis.
Memória Ampla
Armazena até 2.000 registros de fusão e 200 imagens.
Teste de Tensão Padrão 2.0N
Garantia de qualidade e resistência das emendas.
Iluminação Dupla com LEDs Potentes
Perfeita para ambientes com pouca luz.
Completa para o Campo
Robusta, com proteção contra poeira, água e temperaturas extremas.

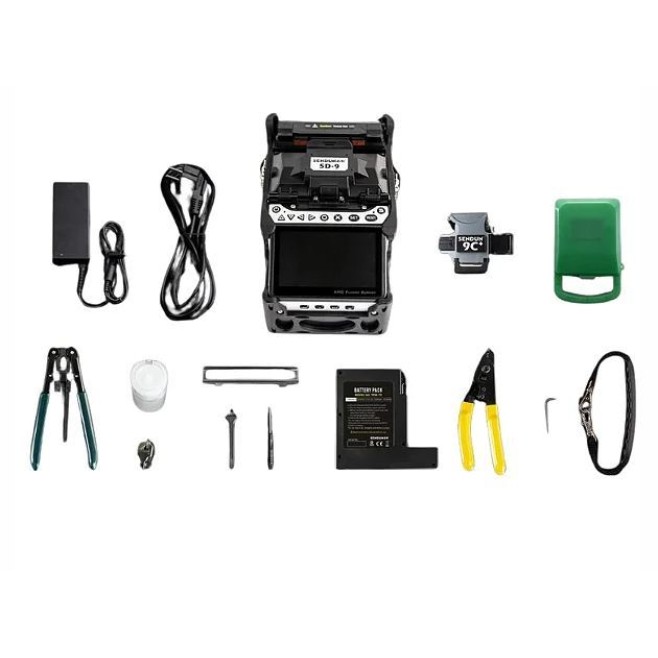

ITENS INCLUSOS NO KIT
Máquina SD-9
Clivador de Fibra 9C+

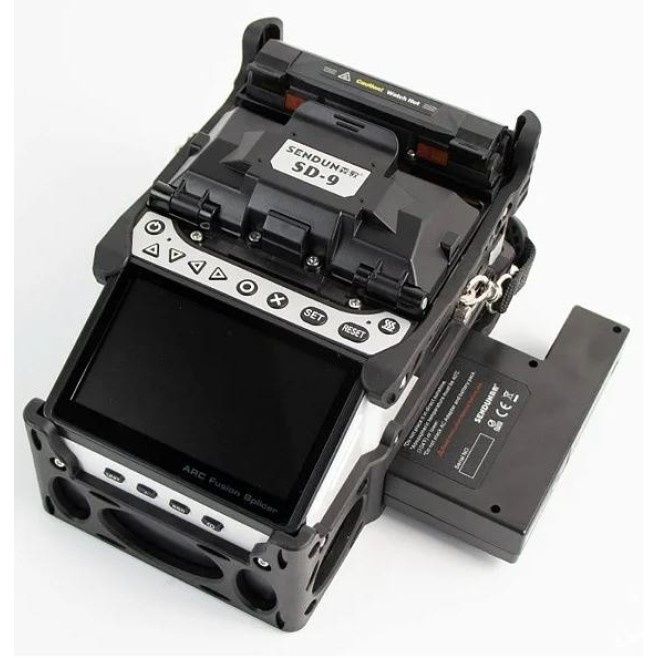

Bateria 7200mAh (TPW-45)
Eletrodos sobressalentes (par)
Adaptador de energia
Cabo de alimentação
Decapadores de fibra (CFS-2) e de cabo (WX-1101)
Holder para fibra SOC

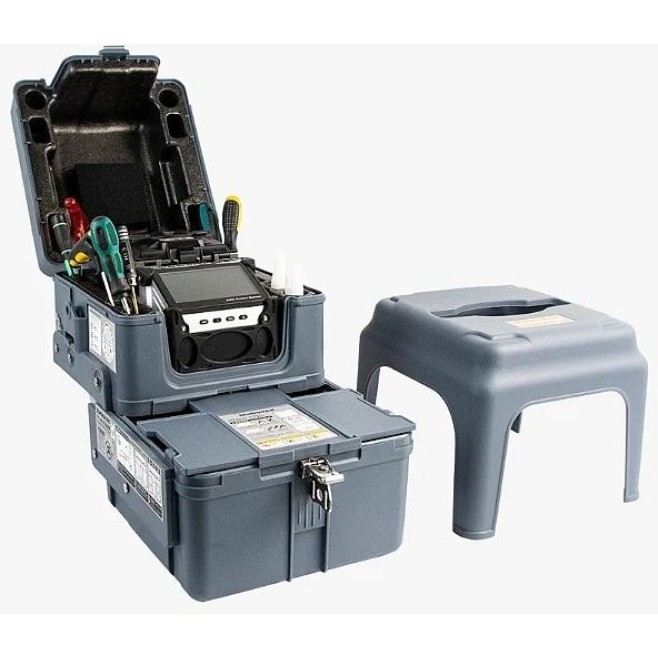

Maleta de transporte Xt03
Dispenser de álcool
Bandeja de resfriamento TP02
Alça de transporte
Relatório de testes
Manual do usuário
Opcionais: Kit de limpeza, assoprador de borracha, mesa de trabalho
ESPECIFICAÇÕES TÉCNICAS:
Compatibilidade de Fibras: SM, MM, DS, NZDS (G.652 a G.657)
Cabos Compatíveis: 0,25 a 3,0mm (indoor)
Diâmetro da Casca: 80–150μm
Comprimento de Clivagem: 8–16mm
Perda Típica de Emenda: ≤ 0.02dB
Perda de Retorno: ≥ 60dB
Tempo de Fusão: 5s (modo rápido)
Tempo de Aquecimento: 11s
Vida dos Eletrodos: 5.000 ciclos
Método de Operação: Botão/Touch
Calibração Automática: Por pressão do ar e temperatura
Conectividade: USB 2.0
Peso: 1,75kg (incluindo proteção de borracha)
Dimensões: 135,1 × 205,9 × 130,4 mm
Fonte de Alimentação: AC 100–240V / DC 12–15V
Faixa de Temperatura de Operação: -15°C a 50°C
Altura de Operação: Até 5.000m acima do nível do mar
Velocidade do Vento Suportada: Até 15 m/s
Umidade Relativa: 0–95%
FUNÇÕES ADICIONAIS:
VFL (Visual Fault Locator): 15mW com piscar 2Hz e modo contínuo
Power Meter (Medidor de Potência):
Comprimentos de onda: 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm
Faixa de medição: -50 a +26dBm (±0,35dB de precisão)
