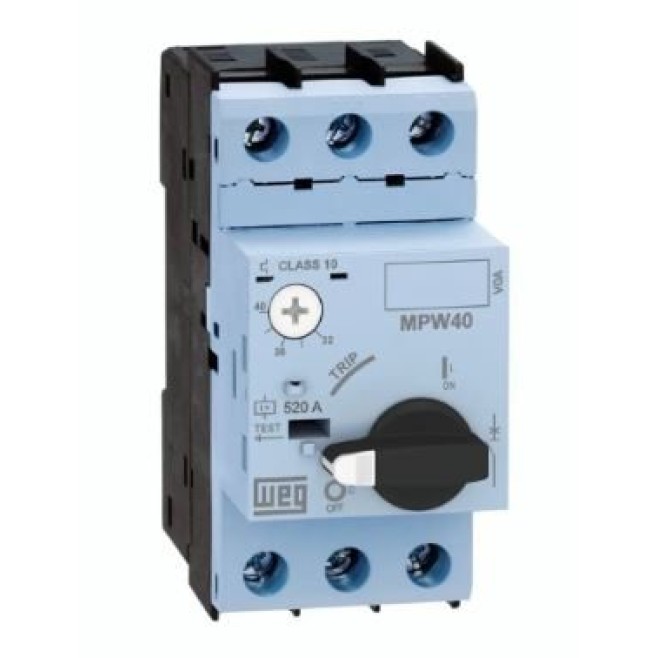

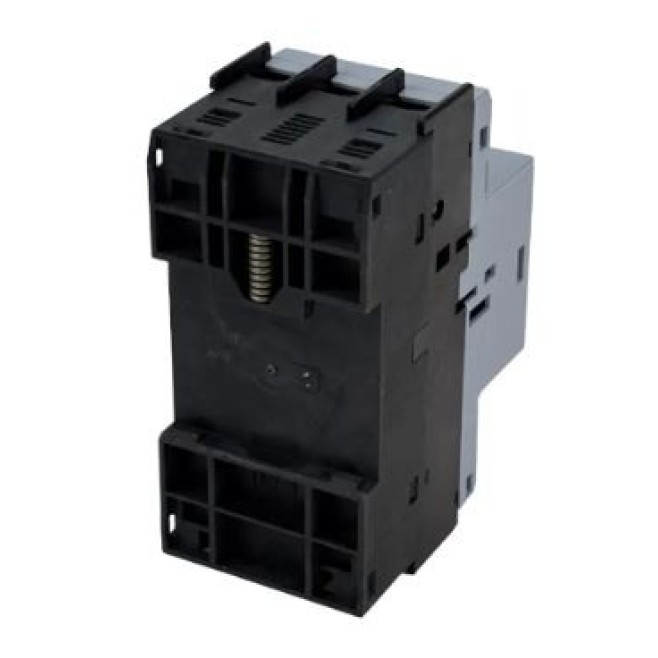

Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER

Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER
  • Marca: WEG
  • Código: D17008
Visto 1153

Disjuntor Motor 32 ~ 40 Weg MPW40 - INSTRUFIBER

DESCRIÇÃO

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).

 Permite manobra e proteção contra sobrecarga e curto-circuito de motores elétricos

 Disparador de curto-circuito fixo no valor de 13 vezes a corrente nominal máxima do disjuntor

 Sensível à falta de fase de acordo com norma IEC 60947-4-1

 Compensação de variações na temperatura ambiente

 Permite o uso como chave geral (IEC 60947-2)

 Autoprotegido contra curto-circuito até 6,3 A em 500 Vca

 Disjuntor-motor termomagnético com proteção contra sobrecarga (classe 10)


CARACTERÍSTICAS

Referência MPW40

Corrente Nominal Máxima Inmax (Ie) 40 A

Faixa de ajuste da corrente 32-40 A

Número de polos 3

Curto-Circuito Instantâneo 13 x Iemax

Tensão de trabalho Ue 690 V

Frequência de trabalho 50/60 Hz

Tensão de isolação Ui 690 V

Tensão de impulso nominal suportável Uimp 6 kV

Categoria de utilização - IEC 60 947-2 (Disjuntor-motor) A

Categoria de utilização - IEC 60 947-4-1 (Partida de Motores) AC-3

Teste de Trip Sim

Proteção de sobrecarga Sim

Sensibilidade à falta de fase Sim

Indicação de Trip Sim

Classe de disparo 10

Máxima frequência de manobra (man./h) 15

Grau de proteção IP20

Altura 97 mm

Largura 45 mm

Profundidade 98 mm

Peso bruto 0,36 kg

Marca: WEG

Pólos: Tripolar
