CABOS DE BARRAMENTO CAN PARA INSTALAÇÃO FIXA - INSTRUFIBER
  • Código: CAN-2X2X0.22AWG
Visto 0
  • Documentos

    CATÁLOGO TÉCNICO :

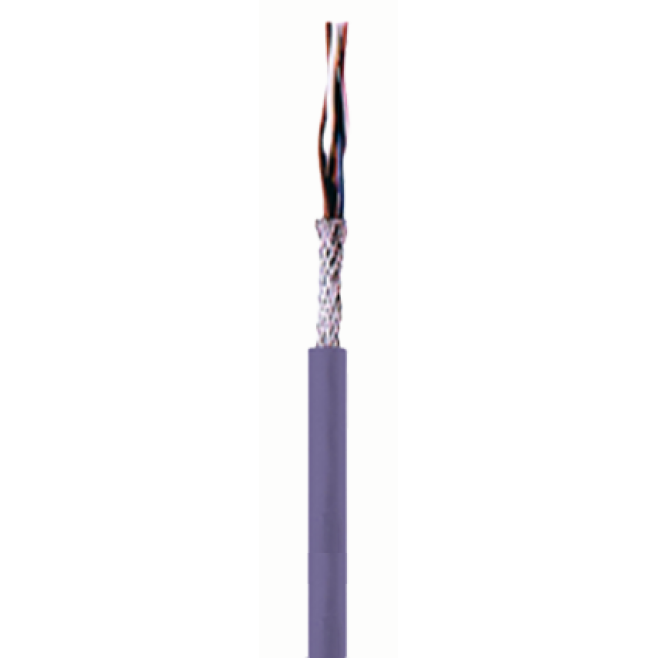

Imagem Ilustrativa

CABOS DE BARRAMENTO CAN PARA INSTALAÇÃO FIXA - INSTRUFIBER

DESCRIÇÃO:

Para sistemas de comunicação baseados em CAN, como o CANopen. Retardant de chama segundo a norma IEC 60332-1-2, com faixa de temperatura de -40 °C até +80 °C


INFORMAÇÕES

CAN = Controller Area Network

  • Componentes de automação complementares
  • Engenharia de máquinas e instalações


Âmbitos de aplicação

  • Instalação fixa


Características do produto

  • Taxa máxima de bits: 1 Mbit/s a 40 m
  • O aumento do comprimento do barramento exige uma maior seção transversal do condutor
  • A ISO 11898 fornece recomendações quanto ao comprimento do segmento, à seção transversal do cabo e à taxa de bit
  • Retardante de chama conforme IEC 60332-1-2

NORMAS/ APROVAÇÕES

    • Padronizado internacionalmente segundo ISO 11898
    • UL/CSA tipo CMX (UL 444)


    PROJETO DO PRODUTO

    0,22 + 0,34 + 0,5: cordão, nu, 7 fios

    0,75: cordão, nu, fio fino

    Isolamento do condutor: Foam Skin

    Codificação por cores conforme DIN 47100

    Blindagem: trança de cobre

    Revestimento externo: PVC, violeta (RAL 4001)


    DADOS TÉCNICOS

    • Classificação ETIM 5: EC000830
    • Descrição da classe: Cabo de dados
    • Classificação ETIM 6: EC000830
    • Descrição da classe: Cabo de dados
    • Capacitância mútua, a 800 Hz: máx. 40 nF/km
    • Tensão de pico de operação: 250 VNão adequado para aplicações de
    • alta potência
    • Resistência do condutor, volta: máx. 186 Ohm/km
    • Raio de flexão mínimo, instalação fixa: 8 x diâmetro externo
    • Tensão de ensaio condutor/condutor: 1500 V ef.
    • Impedância característica: 120 Ohm
    • Faixa de temperatura em instalação fixa: -30 °C a +80 °C
    • Com flexão: -5 °C a +70 °C
