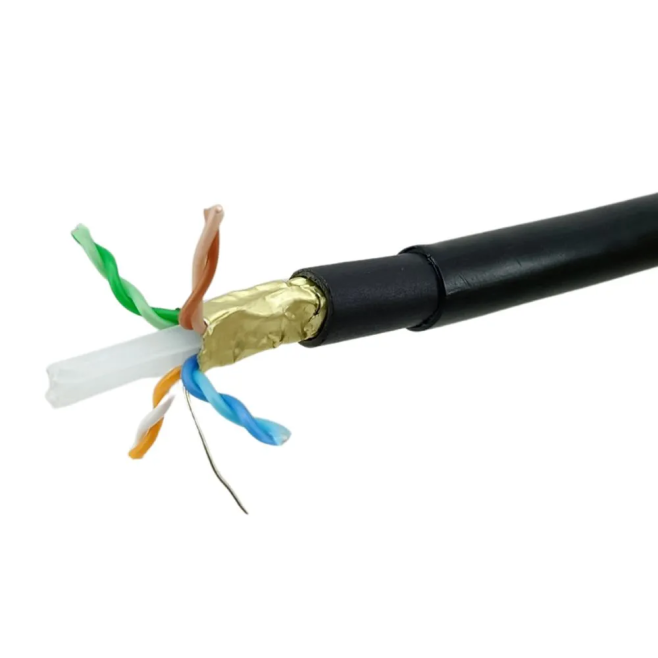

Cabo de Rede CAT6 Blindado Externo Dupla Capa CM F/UTP MPT - INSTRUFIBER
- Marca: MPTcable
- Código: 6070661BBAF25
-
PDF Title
Cabo de Rede CAT6 Blindado Externo Dupla Capa CM F/UTP MPT - INSTRUFIBER
DESCRIÇÃO
O Cabo de Rede CAT6 Blindado Externo Dupla Capa CM F/UTP MPT foi desenvolvido para instalações internas e externas, oferecendo alta resistência mecânica, proteção contra interferências eletromagnéticas e segurança contra propagação de chamas.
Sua construção utiliza condutores de cobre sólido de alta pureza 23 AWG, isolados individualmente em polietileno de alta densidade (PEAD), organizados em 4 pares trançados com passo de binagem controlado para garantir excelente desempenho elétrico e controle de diafonia. O núcleo do cabo é protegido por blindagem em fita aluminizada com fio dreno, garantindo maior imunidade a ruídos e interferências externas.
OPÇÕES DE CÓDIGO:
POR METRO - CÓDIGO: 6070661BBAF25-PRETO-POR-METRO
100 METROS - CÓDIGO: 6070661BBAF25-PRETO-100-METROS
305 METROS - CÓDIGO: 6070661BBAF25-PRETO-305-METROS
O grande diferencial deste modelo é a construção de dupla capa:
Capa interna em PVC retardante à chama, classificação CM, indicada para instalações em tubulações com alta ocupação e locais sem fluxo de ar forçado;
Capa externa resistente a raios UV e intempéries, permitindo uso externo com maior durabilidade.
O cabo atende aplicações Gigabit Ethernet (1000Base-T / 1000Base-TX), Fast Ethernet, ATM-155 e demais protocolos de redes estruturadas, com desempenho verificado até 250 MHz, conforme a Categoria 6.
Indicações de uso
- Instalações externas com exposição ao sol e intempéries
- Cabeamento estruturado interno e externo
- Infraestrutura de redes Gigabit Ethernet
- Ambientes com alto nível de interferência eletromagnética
- Tubulações com alta ocupação e exigência de capa CM
Especificações Técnicas
- Categoria: CAT6
- Tipo: F/UTP (blindado com fita + fio dreno)
- Construção: Dupla capa (interna CM + externa resistente a UV)
- Condutor: Cobre sólido de alta pureza
- Bitola: 23 AWG
- Quantidade de pares: 4 pares
- Isolação dos condutores: Polietileno de alta densidade (PEAD)
- Blindagem: Fita aluminizada + condutor dreno
- Impedância característica: 100 ±15 Ω (1–250 MHz)
- Frequência de operação: Até 250 MHz
- Velocidade de propagação: 68%
Atraso de propagação:
545 ns/100 m @ 10 MHz
538 ns/100 m @ 100 MHz
536 ns/100 m @ 250 MHz
- Desequilíbrio de atraso: Máx. 45 ns/100 m
- Resistência elétrica máxima do condutor: 9,38 Ω / 100 m
- Diâmetro externo nominal: 8,50 mm
Raio mínimo de curvatura:
Sem tensão: 4× o diâmetro externo
Sob tensão: 8× o diâmetro externo
- Temperatura de instalação: 0 °C a +50 °C
- Temperatura de operação: -20 °C a +60 °C
- Temperatura de armazenamento: -20 °C a +70 °C
- Compatibilidade PoE: IEEE 802.3af (PoE) e IEEE 802.3at (PoE+)
- Link permanente: até 90 m
- Canal: até 100 m (4 conexões)
- Certificação Anatel: 09246-22-03221
- Normas: ANSI/TIA-568.2-D, ISO/IEC 11801, ABNT NBR 14703, 14705, 14565, RoHS
Conteúdo da Embalagem
Cabo de Rede CAT6 Blindado Externo Dupla Capa CM F/UTP MPT
