Cabo AFT 2X22 AWG Shield Preto - INSTRUFIBER

Cabo AFT 2X22 AWG Shield Preto - INSTRUFIBER

DESCRIÇÃO

O Cabo Shield 2x22 AWG AFT é amplamente utilizado em automação industrial, instrumentação e transmissão de sinais, proporcionando proteção eficiente contra interferências eletromagnéticas (EMI) e radiofrequência (RFI).

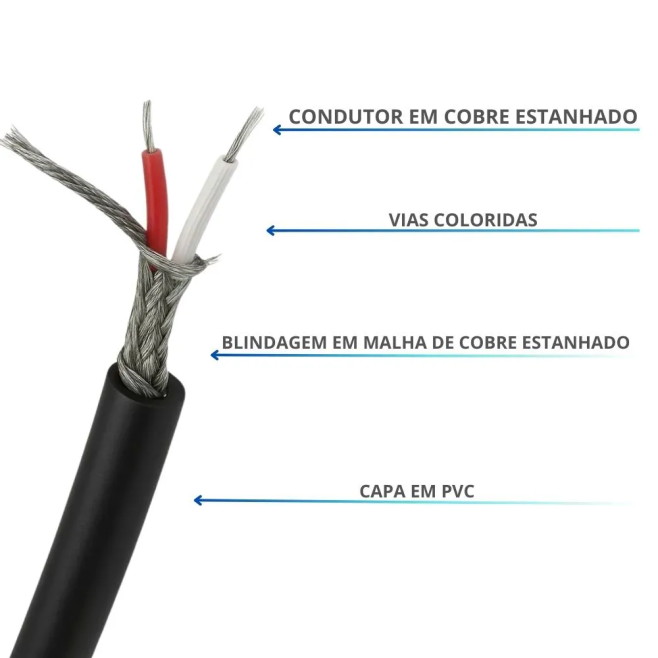

Com blindagem de malha em cobre estanhado, o cabo minimiza ruídos elétricos e protege contra interferências externas, garantindo confiabilidade na comunicação de sinais. Possui dois condutores flexíveis de cobre estanhado e isolação em PVC anti-chama, tornando-se um cabo altamente durável e seguro para diversas aplicações industriais e comerciais.

OPÇÕES DE CÓDIGO:

CÓDIGO POR METRO: AFT152-POR-METRO

CÓDIGO 100 METROS: AFT152-100-METRO

Especificações Gerais

• Tipo de Cabo: Shield (Blindado)
• Número de Condutores: 2 vias (par trançado)
• Seção Nominal do Condutor: 22 AWG
• Material do Condutor: Cobre estanhado flexível
• Blindagem: Trança de cobre estanhado (TSn)
• Isolação: Polietileno (PE)
• Capa Externa: PVC flexível preto, anti-chama
• Tensão Máxima de Operação: 300V

Conteúdo da Embalagem

Cabo Shield 2x22 AWG AFT Preto

Cabo Shield 2x22 AWG AFT – Confiabilidade na Transmissão de Sinais

O Cabo Shield 2x22 AWG AFT é ideal para aplicações que exigem sinais estáveis e sem interferências, sendo altamente recomendado para ambientes industriais, instrumentação e controle de máquinas.

Com blindagem de malha de cobre estanhado, ele reduz interferências externas e ruídos indesejados, assegurando alta eficiência e precisão na transmissão de dados.

A capa externa em PVC anti-chama protege contra abrasão, impactos mecânicos e variações ambientais, aumentando a vida útil do cabo e proporcionando mais segurança nas instalações.

Especificações Técnicas Completas

• Condutor Interno / Material: Corda de Cobre Estanhado (CSn2)
• Número de Condutores: 2 vias
• Seção Nominal: 22 AWG
• Diâmetro do Condutor Interno: 0,76 mm
• Isolação: Polietileno (PE)
• Diâmetro da Isolação: 1,62 mm
• Blindagem: Trança de Cobre Estanhado (TSn)
• Cores dos Condutores: Preto (NT) / Vermelho (VM)
• Diâmetro da Capa Externa: 5 mm
• Material da Capa: PVC flexível, anti-chama
• Pares Trançados: Sim
• Peso do Cabo: 0,037 kg/m
• Raio Mínimo de Curvatura: 30 mm (uso ocasional) / 90 mm (uso contínuo)
• Velocidade de Propagação a 1 MHz: 60%
• Capacitância: 169 pF/m
• Tensão de Operação: 200V
• Resistência do Condutor Interno: 55 Ohm/km
• Resistência da Blindagem: 18,9 Ohm/km
• Resistência do Isolamento: 200 Mohm.km

Aplicações do Cabo Shield 2x22 AWG AFT

Graças à sua blindagem eficiente e resistência mecânica, este cabo é indicado para diversas aplicações, como:

• Automação Industrial e Controle
• Conexão de CLPs, sensores e atuadores
• Sistemas de comando e controle de máquinas industriais
• Redes de comunicação industrial
• Instrumentação e Medição
• Monitoramento de processos e equipamentos
• Transmissão de sinais de sensores e controladores
• Sistemas de Segurança e Monitoramento
• Conexão de câmeras de CFTV, alarmes e sensores
• Aplicação em sistemas de incêndio e controle de acesso
• Refrigeração e Sensores de Automação
• Monitoramento de temperatura e controle de equipamentos
• Sensores de nível e automação em sistemas de refrigeração
• Áudio Profissional e Conexões Musicais
• Pode ser usado para XLR, P10 e outras conexões de áudio
• Proteção contra ruídos e interferências externas

Benefícios do Cabo Shield 2x22 AWG AFT

✔ Máxima Proteção Contra Interferências: A blindagem em malha de cobre estanhado reduz ruídos e protege contra interferências EMI/RFI.

✔ Condutores de Alta Qualidade: Fabricado com cobre estanhado flexível, proporcionando melhor soldabilidade e resistência à oxidação.

✔ Flexibilidade e Facilidade de Instalação: Ideal para passagem em dutos, canaletas e eletrocalhas.

✔ Resistência Mecânica Elevada: A capa em PVC anti-chama protege contra abrasão, umidade e produtos químicos.

✔ Alta Confiabilidade: Opera com tensão máxima de 200V, garantindo estabilidade e segurança na transmissão de sinais.

O Cabo Shield 2x22 AWG AFT é a melhor escolha para quem busca segurança, proteção contra ruídos e durabilidade em instalações industriais, instrumentação e automação.
